La sous-station relie le réseau de chaleur aux installations du bâtiment. Dans un raccordement indirect, son échangeur transmet la chaleur sans mélanger l’eau du réseau public et celle de l’immeuble.
Une température ou un index de compteur ne suffit pas pour juger son fonctionnement. Il faut croiser le débit, les températures, le comptage et les événements récents. Le guide sur le fonctionnement d’un réseau de chaleur montre où se place cet équipement et ce qui se passe en amont.
- Rôle
- Transférer la chaleur vers le bâtiment
- Montage courant
- Un échangeur sépare les circuits en raccordement indirect
- Suivi
- Températures, débit, comptage et historique
Qu’est‑ce qu’une sous‑station de chauffage urbain ?
Le raccordement indirect avec échangeur est fréquent, mais il n’est pas universel. Certains réseaux utilisent un raccordement direct ; le schéma hydraulique permet d’identifier le montage du bâtiment.
Où se trouve‑t‑elle ?

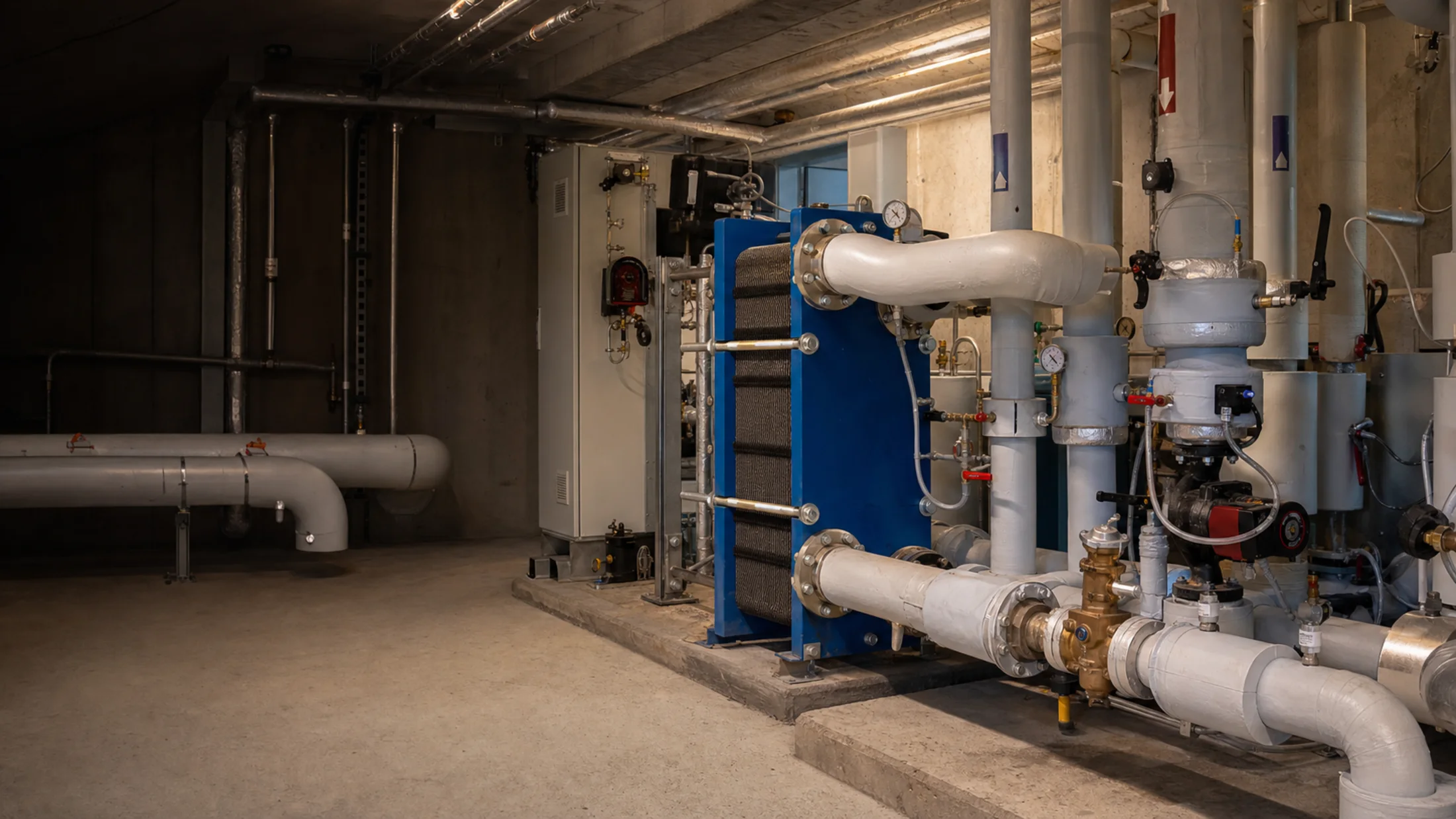

On trouve souvent ce poste de livraison au pied du bâtiment. Il reçoit la chaleur du réseau primaire et l’envoie vers le réseau intérieur de l’immeuble.
Que contient‑elle ?
Dans un raccordement indirect, l’échangeur assure le transfert de chaleur. Selon le montage, le poste comprend aussi un compteur, des vannes, des filtres, des sondes, des instruments de pression, des organes de sécurité et une régulation.
Qui en a la charge ?
La répartition dépend du contrat et de la limite de propriété. Selon le réseau, l’échangeur et les équipements voisins relèvent de l’exploitant ou du gestionnaire du bâtiment.
Comment la chaleur passe‑t‑elle du réseau au bâtiment ?
Dans un raccordement indirect, le parcours type est le suivant.
- Arrivée primaireL’eau chaude du réseau entre dans la sous-station par la canalisation aller.
- Échange thermiqueLa chaleur passe par l’échangeur, souvent à plaques. Les eaux primaire et secondaire restent séparées.
- Départ secondaireL’eau chauffée alimente les circuits du bâtiment et, selon le montage, la préparation d’eau chaude sanitaire.
- Retour primaireL’eau refroidie repart vers l’unité de production pour être chauffée de nouveau.
Les sondes renseignent le régulateur, qui ajuste les températures aux besoins du bâtiment. Lors d’un raccordement au réseau de chaleur, l’étude porte donc sur la sous-station et sur les installations intérieures.

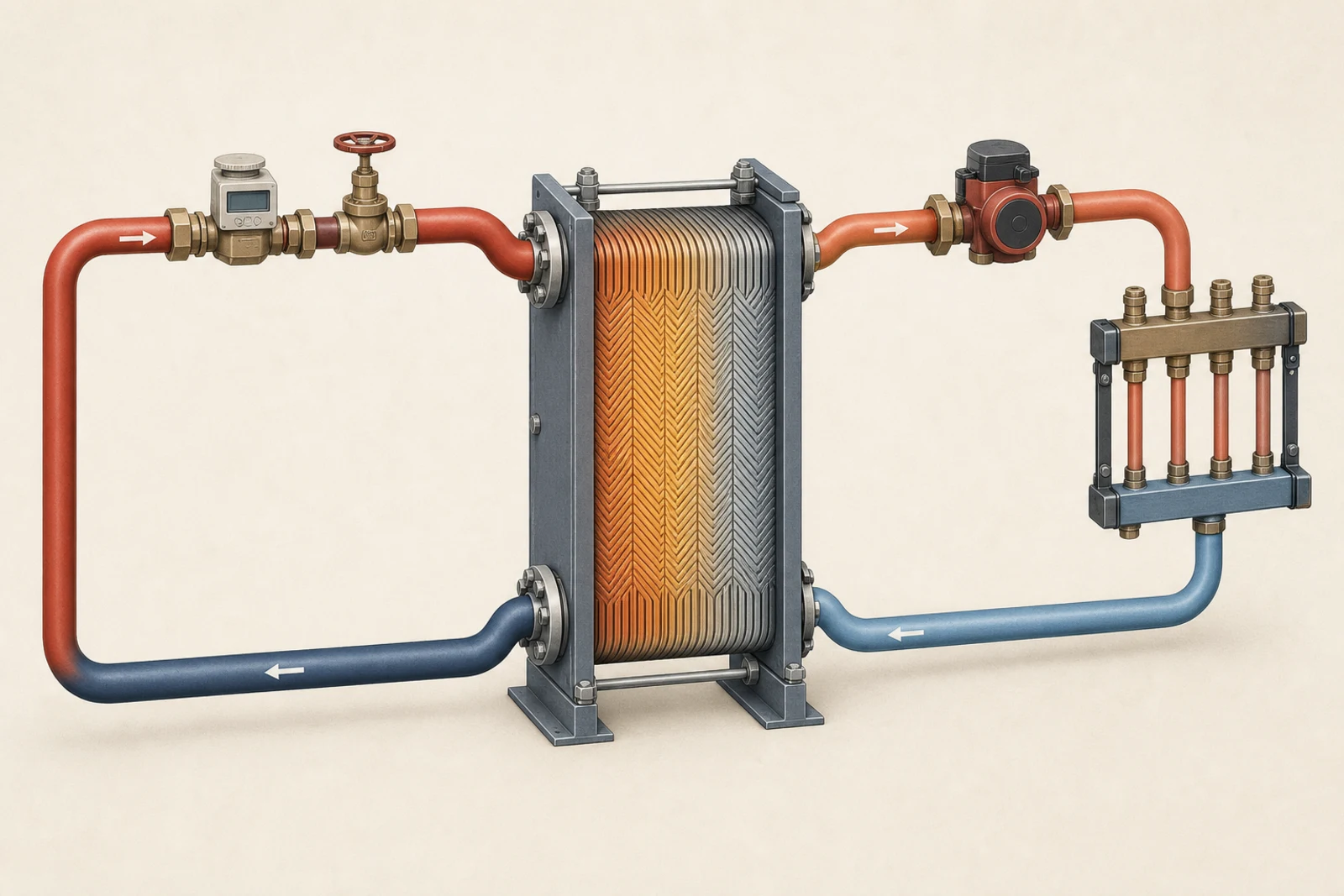

Réseau primaireÉchangeur à plaquesRéseau secondaireQuels équipements trouve‑t‑on dans une sous‑station ?
Il n’existe pas de sous-station type. Sa composition dépend du réseau, de la puissance appelée et des usages du bâtiment. Le tableau aide à lire l’installation, mais son schéma hydraulique reste la référence.
| Organe | Rôle | Point à observer |
|---|---|---|
| Échangeur thermique | Transférer la chaleur entre les circuits | Écart de performance ou dérive des températures |
| Compteur de chaleur | Mesurer l’énergie livrée | Cohérence entre relevés, usage et facture |
| Vannes et filtres | Isoler, régler et protéger | Perte de débit, obstruction ou manœuvre difficile |
| Sondes et régulateur | Adapter les températures aux besoins | Consigne inadaptée, capteur défaillant ou alarme |
| Manomètres et pressostats | Lire et surveiller la pression | Écart de pression, alarme ou valeur incohérente |
| Organes de sécurité et automate | Sécuriser et piloter le poste | Alarmes, historique et changements d’état |
| Pompes secondaires | Faire circuler l’eau dans le bâtiment | Bruit, pression instable ou circulation insuffisante |
Cette liste est indicative. Le schéma hydraulique et la liste des équipements du bâtiment restent les références.
Quels points contrôler en fonctionnement ?
Commencez par dater le problème : quand est-il apparu, dans quelles zones et par quelle météo ? Comparez ensuite les mesures aux consignes et aux relevés des jours précédents.
Températures aller et retour
Suivez leur évolution, pas seulement la dernière valeur. Un retour durablement trop chaud par rapport au régime prévu peut signaler un échange insuffisant. Vérifiez d’abord la consigne active et le régime de conception.
Débit et pression
Un débit qui chute ou une pression qui devient instable invite à contrôler le filtre, la position des vannes et la circulation.
Régulation
Regardez les horaires et les consignes réellement actifs. Contrôlez aussi les sondes et les alarmes acquittées.
Comptage
Rapprochez les index des relevés d’exploitation, des périodes d’occupation et de l’usage réel du bâtiment. Ils éclairent ensuite le coût du réseau de chaleur.
État visible
Une fuite, un bruit nouveau ou un calorifuge abîmé mérite un contrôle. Notez aussi la corrosion et les accès encombrés.
La même plainte peut avoir plusieurs causes. L’exploitant ou le mainteneur doit relire les mesures avec le schéma et les événements récents, puis consigner l’écart dans le suivi d’exploitation.
Qui contrôle quoi et quels documents demander ?
Exploitant du réseau
Il suit les équipements inscrits dans son périmètre contractuel. Ses délais et conditions d’intervention figurent dans les documents du service.
Gestionnaire du bâtiment
Le syndic, le bailleur ou le gestionnaire organise l’entretien des installations secondaires. Il conserve aussi les relevés et les rapports d’intervention.
Les documents à réunir
- contrat d’abonnement et limite de propriété ;
- schéma hydraulique et liste des équipements ;
- relevés du compteur et courbes de températures ;
- rapports de maintenance et historique des alarmes.
Vous préparez un raccordement ou une reprise de contrat ? Ajoutez les contrôles à mener avant le vote du raccordement à cette lecture technique.
Questions fréquentes sur les sous‑stations
Une sous‑station est‑elle une chaufferie ?
Non, dans son principe courant. Elle reçoit une chaleur produite ailleurs, tandis qu’une chaufferie la produit localement.
Les eaux primaire et secondaire se mélangent‑elles ?
Non dans un raccordement indirect. Les plaques transmettent la chaleur tout en maintenant les circuits séparés.
Qui entretient l’échangeur ?
Regardez le contrat et la limite de propriété : l’échangeur peut relever du réseau ou du bâtiment.
La sous‑station produit‑elle l’eau chaude sanitaire ?
Elle peut fournir la chaleur nécessaire. La préparation elle-même dépend du montage décrit sur le schéma hydraulique.
Un raccordement sans échangeur existe‑t‑il ?
Oui. Un raccordement direct ne sépare pas les circuits par un échangeur. Le schéma hydraulique du bâtiment permet d’identifier ce montage.
Où s’arrête la responsabilité du réseau ?
La limite peut se situer avant ou après l’échangeur selon le contrat et le réseau. Le contrat d’abonnement et la limite de propriété font foi.
Pourquoi surveiller la température de retour ?
Un retour durablement élevé peut signaler un échange ou une régulation inadaptés. Ce n’est qu’un indice : il faut le croiser avec le débit, les consignes, le comptage et l’historique.
